NAGRA HD PHONO

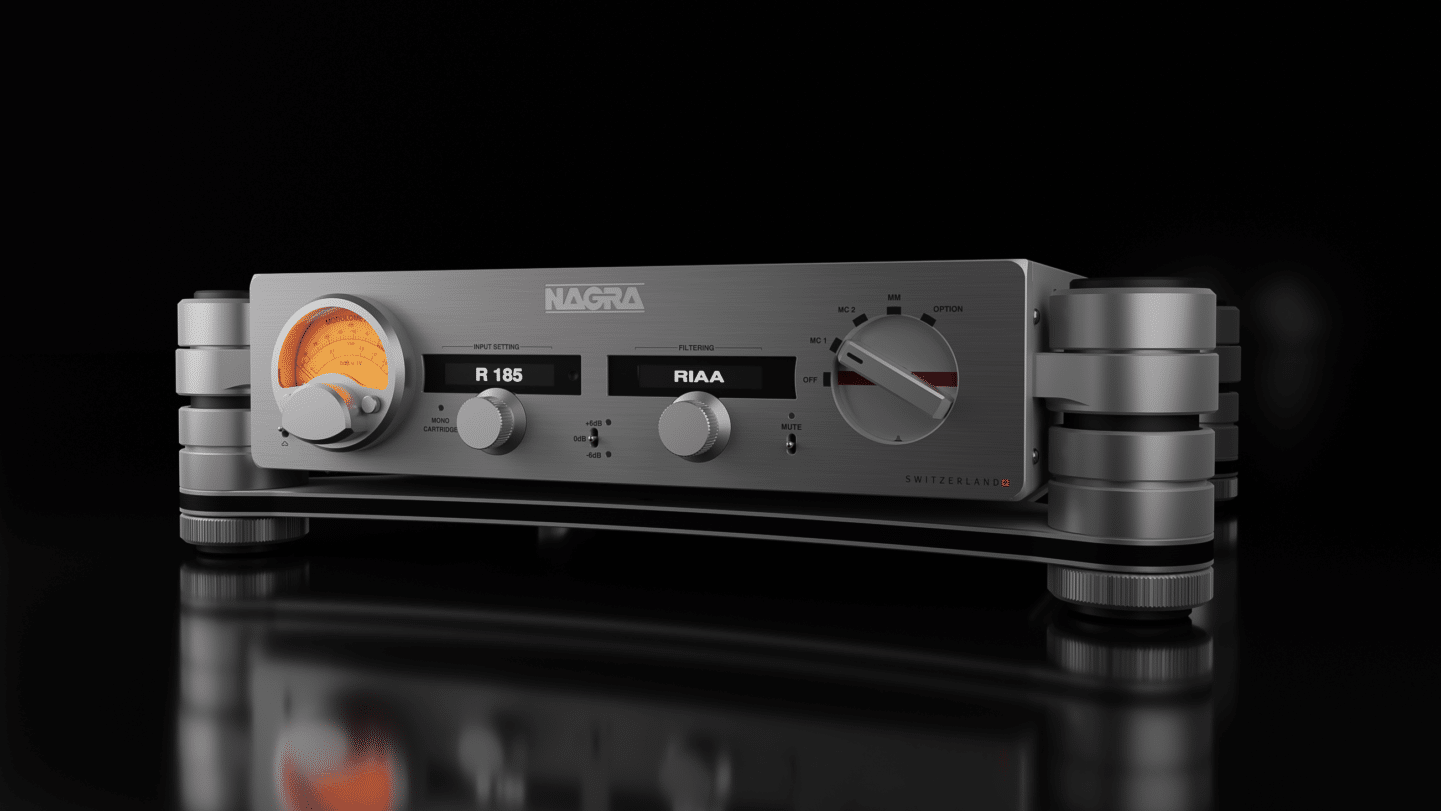

NAGRA HD PHONO front

经过多年的深入研究和开发,HD PHONO 终于可供挑剔的黑胶唱片听众使用。 它是 HD 系列以及享誉世界的 HD PREAMP、HD DAC X 和 HD AMP 单块的理想补充。

Nagra 的第一个唱机级源自 Nagra IV-S 卷轴式麦克风前置放大器级。 它后来演变成传奇的 Nagra PL-P 前置放大器的唱机部分。 从那时起,Nagra 通过创建 Nagra VPS 和 BPS 来改进和改进原始设计,随后于 2020 年发布了 Nagra CLASSIC PHONO。

联系您的经销商
Nagra hd phono stage pream preamplifier line

Nagra HD PHONO 是继 Reference 转盘和 Nagra MC-4 动圈唱头之后推出的。 Reference 转盘和 MC-4 唱头本身都是最先进的竞争者,并被证明是 HD PHONO 的最终确定和微调的主要资产。

NAGRA HD PHONO front HD PSU

HD PHONO 采用两个机箱设计,其中精致的唱机级电路被隔离在其自己的 CNC 加工铝制机箱中。 第二个底盘用于容纳大型超级电容器外部电源。 基于超级电容器的电源提供了基于电池的电源的所有优点,此外还具有比基于电池的电源更快地接受和提供充电以及具有更高的电流负载和循环稳定性的优势。 该电源基于 HD PREAMP 和 HD DAC X 的电源,但具有多项创新,使其更加安静并提高了性能。 两个底盘都悬挂在一个系统中,该系统包含一个阻尼约束层平台,该平台与四个隔离阻尼塔相连,提供卓越的抗振性。

NAGRA HD PHONO

HD PHONO 融合了最好的模拟技术。 它是双单声道、纯 A 类、100% 电子管级。 此外,它还具有从 10 到 390 欧姆的远程控制盒负载可调性,对于较小的值,步长可精细至 5 欧姆。 这使得您的唱头和 HD PHONO 舞台之间可以完美匹配 – 所有这些都可以在舒适的听音椅上通过耳朵确认。

NAGRA HD PHONO back

HD PHONO 采用新一代输入变压器。 继最初的 VPS 变压器并基于 Nagra IV-S 麦克风输入变压器之后,HD PHONO 的变压器是第四代设计,具有 26 dB 增益。 新变压器的磁芯由钴制成,并经过数周的低温处理以提高性能。 变压器本身是通过非常精细的工艺手工上弦的,需要制表师的技能。

Nagra hd phono stage pream preamplifier line
  • 双单声道/A级管
  • 4x EF806S, 2x E88CC
  • 定制输入变压器,增益为 26 dB,采用低温处理的钴磁芯
  • 总增益高达 68.5 dB,可调范围为 +/- 6dB,即 62.5 和 56.5 dB
  • RIAA、TELDEC、NAB 100μS、VICTOR EUR、VICTOR 美国
  • RCA 上的 2 个 MC 输入
  • 1 个 RCA MM 输入
  • 1x 选项输入,用于未来定制变压器
  • 远程控制负载系统从空载到 390 欧姆,步进 5 欧姆
  • 超级电容模块独立供电,静音供电

技术规格



电子产品

变压器比: 26 dB
电子管级增益:





30.5 dB
36.5 dB
42.5 dB
最大增益:



变压器变比和电子管级增益
68.5 dB(带增益开关 @ +6 dB)
输出阻抗: < 500 Ω
频率响应: 10 Hz – 100 kHz      +1.5 dB / – 2 dB
信噪比: 80 dB ASA A
动态范围: > 150 dB
输出电平: 0 dB 时为 1 VRMS
谐波电平: < 0.1 %                      @ 1 kHz, 1 V out, 空载
相声: > 80 dB                     @ 1 kHz, 1 V RMS
过滤:





可使用 过滤 控制器和显示屏选择去加重曲线:RIAA、TELDEC、NAB 100μS、VICTOR EUR、VICTOR USA
输入设定- MC1 & MC2:











RCA
墨盒模式: 立体声输入/ 单声道输入
加载: 空载 / 5 / 10 / 15 / 25 / 30 / 35 / 40 / 50 / 55 / 60 / 65 / 75 / 80 / 85 / 90 / 100 / 105 / 110 / 115 / 125 / 130 / 135 / 140 / 150 / 155 / 160 / 165 / 175 / 180 / 185 / 190 / 200 / 205 / 210 / 215 / 225 / 230 / 235 / 240 / 250 / 255 / 260 / 265 / 275 / 280 / 285 / 290 / 300 / 305 / 310 / 315 / 325 / 330 /335 / 340 / 350 / 355 / 360 / 365 / 375 / 380 / 385 / 390 (Ω)
输入设定 – MM:





RCA
墨盒模式: 立体声输入/ 单声道输入
C 加载: 0 pF / 47 pF / 100 pF / 150 pF / 220 pF
输入设定 – 选项: 墨盒模式: 立体声输入/ 单声道输入



一般的

真空管:



2x E88CC/6922

4x EF806S-Gold

由 Nagra Lab 测量和选择
远程自动化:

输入
输出



1x 3.5 mm (1/8”) 立体声插孔

4x 3.5 mm (1/8”) 立体声插孔



输入命令

通过继电器切换输出

家庭自动化:





1x SUB-D9 连接器
RS232

115200 bits/s, 8 data bits,

没有奇偶校验, 1个停止位

市电电源:







C14 IEC 电器插座
100 V~, 115 V~, 120 V~, 127 V~, 230 V~ 或者 240 V~不可调节
适用于带 C13 IEC 插头的电缆

±10%, 50-60 Hz







能量消耗: 170 W 最大限度
电源保险丝:

230V~ to 240V~

100V~ to 127V~



T 2A L

T 3.15A L



FST 5×20 mm 250 V

FST 5×20 mm 250 V

工作温度:



+15°C 至 +35°C

+59°F 至 +95°F

气候温和



操作环境: 仅限室内 IP30
使用 VFP 绘制尺寸: LxWxH

电源机箱 (HD PSU)

音频设备机箱

背面板上安装有选件模块的音频设备机箱



439 x 438 x 121-130 mm

439 x 438 x 121-130 mm

495 x 438 x 121-130 mm



17.3 x 17.3 x 4.8-5.1 in

17.3 x 17.3 x 4.8-5.1 in

19.5 x 17.3 x 4.8-5.1 in

VFP 重量(net):

电源机箱 (HD PSU)

不带选件模块的音频设备机箱



16.5 kg

14.5 kg



36.4 lb

32 lb
